FEP

> 제품소개 > FEP

제품소개

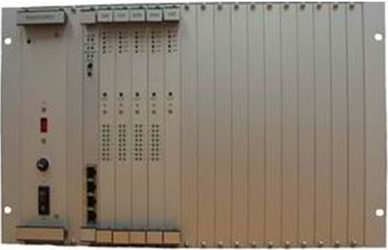

원격 제어소 장치(RTU)로부터 올라오는 현장 DATA 정보(상태, 제어, 계측 등)들을 중앙 제어 시스템과 통신 인터페이스하는 장치입니다.

구성

  • 범용의 Data Way에 접속을 제공하는 LAN Interface Unit
  • 연산 및 제어기능을 수행하는 Main Control Unit
  • RTU와 통신하는 유무선 통신 Unit
  • 각종 입출력 Module을 실장하여 I/O 기능을 담당하는 I/O Unit
  • I/O Intertface Unit
  • 각 Unit에 전원을 공급하는 Power Unit

특징

  • 폭넓은 통신 제어 기능
  • 32Bit Micro Processor를 내장한 통신 제어기
  • MMI와 RTU사이의 통신 중계 역할 담당
  • RTU와 유선 및 무선 통신 지원
  • RTU와 통신 상태에 따른 자동/수동 통신 절체 기능
  • 제어 대상에 따라 최적의 시스템 구성
  • 제어 규모나 제어 연산속도에 따른 최적의 제어 연산 기능을 실현
  • 높은 신뢰성
  • RTU와 유무선 통신 이중화 가능으로 안정적 데이터 확보
  • 포트 및 RTU별로 분, 시간, 일 단위의 에러율을 관리함으로써 통신 상태 감시 기능
  • 내장된 프로그램에 의한 자체 독립적 운전기능
  • Data Way 이중화를 통한 통신 안정성 도모
  • 자기진단기능을 내장하여 각 Module 단위로 세분화된 이상 진단과 감시 실현

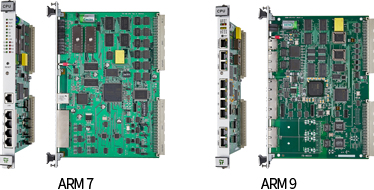

CPU module

  • 32Bit microprocessor를 탑재한 VME 50MHz CPU 보드
  • 메모리 : 32/64/128MB DRAM
  • 1MB Flash Memory
  • 4 Serial Port, VMEBus Interface
  • Ethernet Port

SIO module

  • LAN Port 지원 : 10/100Mbps Ethernet
  • 통신 Port : 4 Port (8Port 확장 가능)
  • RS-232C/RS-485 통신 지원
  • Port별 TX/RX LED 표시 기능

DI module

  • 산업용 고속 16Bit Microprocessor 장착
  • 메모리 : 128 Kbyte EPROM, 128 Kbyte RAM
  • Point 용량 : 16, 32Point/Module
  • 입력신호 : Dry Contact
  • 절연방식 : Photo-Coupler 절연
  • 입력전압 : +5 Vdc (Logic), 24 Vdc (입력부)

DO module

  • 산업용 고속 16Bit Microprocessor 장착
  • 메모리 : 128 Kbyte EPROM, 128 Kbyte RAM
  • Point 용량 : 16, 32Point/Module
  • 출력신호 : Relay Output
  • 출력접점 용량 : AC 125V 1A, DC 24V 1A
  • 절연방식 : Relay에 의한 1,2차 분리
  • 입력전압 : +5 Vdc (Logic)
  • 구동전압 : 24 Vdc (Relay)

AI module

  • 산업용 고속 16Bit Microprocessor 장착
  • 메모리 : 128 Kbyte EPROM, 128 Kbyte RAM
  • Point 용량 : 8 Point/Module
  • 입력신호 : 4~20mA, 1~5V
  • RESOLUTION : 12 Bit
  • 절연방식 : Photo-Coupler 의한 절연
  • 전압분리 : +5 Vdc (Logic), ±15 Vdc (Analog)

Power

  • 입력전압 AC 110/220V
  • 출력전압 AC 220V
