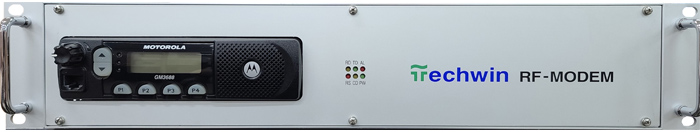

RF interface unit
홈 > 제품소개 > RF interface unit
제품소개
무선 Telemetering and Telecontrol 시스템, 집중원격감시제어 시스템(SCADA), 분산제어 시스템(DCS), 각종 PLC 무선제어
구성
- 무전기
- RF INTERFACE UNIT
- RS232C 통신 제어 보드
- 전원부
- 19" Rack-Mount Type
- 배터리 : 10AH
무전기 특징
- 통신 방식 : VHF
- 통화 거리 : 기지국 반경 15Km
- 주파수 대역 : VHF(138 ~ 174Mhz)
- UHF(403 ~ 470Mhz)
- 할당 채널 : 99 채널
- 출력 : 10W, 20W
- Peak Deviation : ±0.00005% 이내 (3PPM 이하)
- 감도 : 0.5㎶ 이하 (20dB NQ)
- 안테나 임피던스 : 50Ω
- 선택도 : 70dB
- 진동 충격 조건 : IEC 68-2-55
RF INTERFACE UNIT
- 변조방식 : 가우스필터 최소 편이 변조(GMSK)
- Communication : Full Duplex of Half Duplex
- Data rate : 4800bps / 12.5KHz BW, 9600bps / 25KHz BW
- Interface : RS-232C DB25F
- Data Line : RTS, CTS, TXD, RXD, DCD
- GMSK Signal Input Level : 50~300mV rms
- Operation Temperature : -20℃~60℃
RS232C 통신 제어 보드
- 유선 모뎀과 무전기를 이용한 무선 데이터 통신을 하기위한 제어보드
- DC/DC 컨버터 (입력 12V, 출력 5V/2.5A) 내장
- DC/DC 컨버터 (입력 12V, 출력 ±12V/0.5A) 내장
- CONSOLE 포트 내장
- 출력 : 10W, 20W
전원부
- 입력 : AC 110/220V
- 출력 : 12V/12A
- 크기 : 9.3 x 6.5 x 19.9Cm
